    Концепция компании MICROSENS “Оптоволокно в офис» (Fiber to the Office (FTTO)) предоставляет специалистам и работникам здравоохранения надежную доставку данных, используя максимальную пропускную способность сети. Исходя из высоких требований устойчивости работы сетей больниц и клиник, использование оптического волокна становится привлекательным с точки зрения инвестиционных затрат по сравнению с экранированными медными кабелями. Система использует современные волоконно-оптические кабели с высокими  характеристиками, необходимыми, чтобы охватить большие расстояния между областями здания клиники.

    Таким образом, создание многочисленных дополнительных распределительных шкафов в здании делается ненужным. Возможность непрерывного расширения оптоволоконных линий - одна из фундаментальных идей концепции FTTO. Применение волоконно-оптической технологии гарантирует долгий срок использования системы даже через многократные технологические обновления. Благодаря этому, обеспечивается долгосрочная защита инвестиций, и возможность более эффективного планирования затрат.

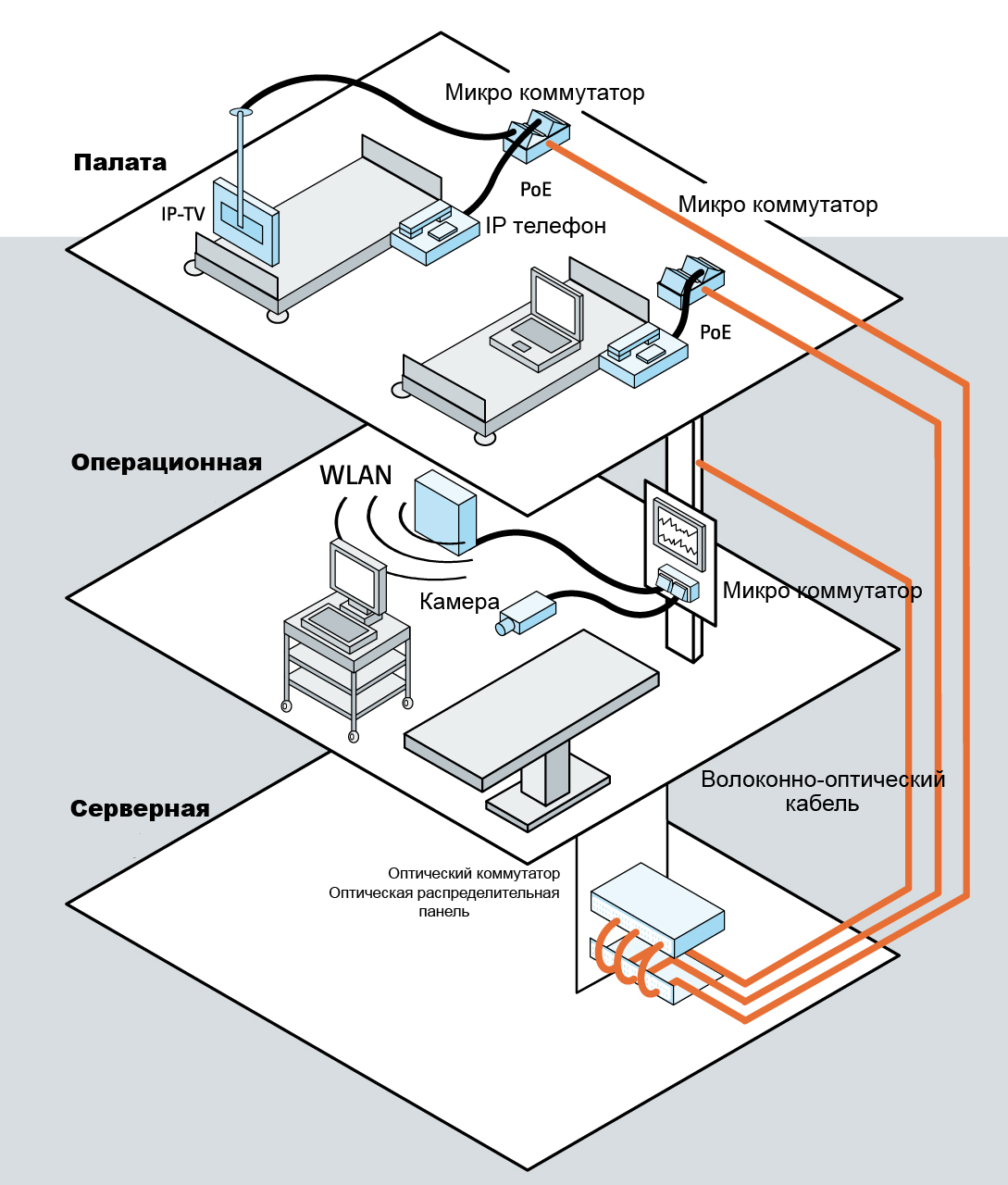

Общая схема организации сети



    Применение концепции FTTO в архитектуре сети значительно снижает стоимость её развертывания, уменьшает затраты на обслуживание, избавляя от необходимости поэтажных распределительных узлов и комнат. Благодаря этому, создается оптимизированная, энергосберегающая IT инфраструктура, увеличивается полезная площадь здания, которая может выгодно использоваться. Также значительно уменьшается суммарный объем проложенного кабеля, необходимого для создания IT инфраструктуры.

Поскольку отрасль здравоохранения применяет строгие стандарты, система обеспечивает отмеченные преимущества, и с точки зрения общей сетевой доступности, и основных параметров оценки степени риска, такие, например,  как распространение огня.



Микро-коммутаторы MICROSENS

    Концепция компании MICROSENS “Оптоволокно в офис» (Fiber to the Office (FTTO)) объединяет преимущества волоконно-оптической сети с гибкостью традиционных подключений по витой паре. Данная возможность осуществима при помощи применения в архитектуре сети микро-коммутаторов MICROSENS.

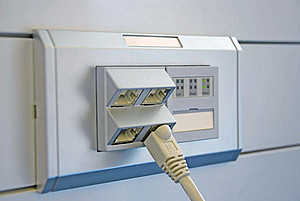

Гигабит Ethernet микро-коммутатор     Гигабит Ethernet микро-коммутатор                       Вариант установки в короб

 с горизонтальным расположением          с вертикальным расположением

                       портов                                                   портов

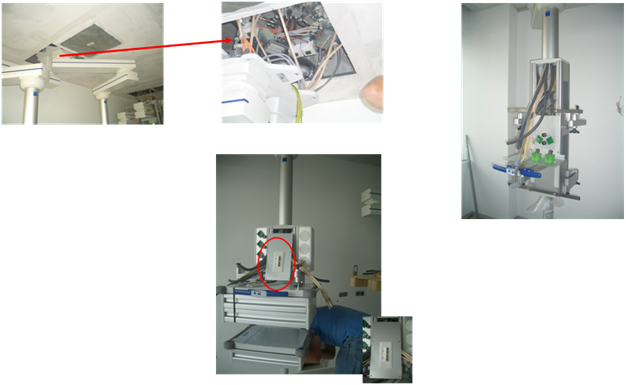

                                                              Установка кронштейна для медицинского монитора



Микро-коммутаторы MICROSENS подходят для большого разнообразия сценариев установки.

Применение данных коммутаторов одобрено ведущими производителями медицинского оборудования такими, как: Dräger Medical, Kreuzer, Honeywell, GE и другими.

Устройства также обладают разнообразием технических преимуществ:

  • Стандарт 45х45 мм.
  • Простота в  монтировании кабельных соединительных линий, проходящих под полом, корпусов и шкафов управления - никаких инструментов не требуется
  • Отсутствие в конструкции оборудования вентиляторов  - высокая надежность и технологическая устойчивость оборудования
  • Высокая производительность благодаря применению технологии Gigabit Ethernet (Гигабит Ethernet)
  • Простое администрирование при помощи Интеллектуального программного обеспечения управления (NMP)
  • Интегрированные меры безопасности,  такие, как 802.1X аутентификация, VLAN и QoS

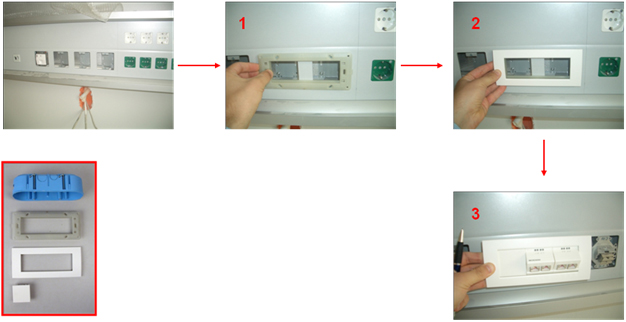

                                                                   Процесс установки микро-коммутатора



Использование питания по Ethernet для терминалов

    В концепции FTTO,  микро-коммутатор MICROSENS формирует соединение между оптическим кабелем и разъемом витая пара. Технология PoE (питание по Ethernet) обеспечивает питанием IP телефонию и решения по видеонаблюдению, экономически эффективно используя соединения витой парой. Решения WLAN (Wi-Fi) могут, например, служить основой для систем доступа мобильных данных или для снижения стоимости решений  VoIP. Реализация технологии PoE возможна при помощи применения блоков питания, которые одобрены для использования в медицинских учреждениях и сертифицированы согласно DIN EN 60601-1-1.

Обозначение стандарта

Наименование стандарта

Утвержден

(№ приказа Росстандарта, дата)

Дата ввода в действие

ГОСТ IEC 60601-1-1-2011

Изделия медицинские электрические. Часть 1-1. Общие требования безопасности. Требования безопасности к медицинским электрическим системам

1323-ст от 13.12.2011

01.01.2013

Выгода за счет доходов от платных услуг

    Многогранное использование сетевой инфраструктуры обеспечивает ряд экономических преимуществ. С одной стороны, эффективные бизнес процессы улучшают производительность труда при уменьшении загруженности работников клиник. С другой стороны, комплексные услуги повышают удовлетворенность пациентов и качество медицинского обслуживания. В финансовом плане  помогает медицинским учреждениям более быстро преобразовать  необходимые срочные инвестиции в высокоэффективные сети, позволяя им генерировать доходы за счет предоставления дополнительных платных телекоммуникационных услуг, таких, как доступ пациентов к сети Интернет, IPTV и видео по запросу, IP телефония и другие.

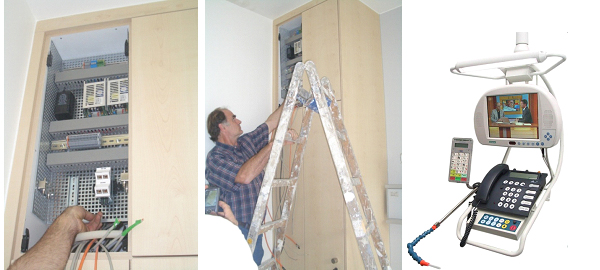

 Пример установки терминала SIEMENS для пациентов клиники ESSEN, Германия. Терминал дает возможность доступа в Интернет, IP телефон, IP телевидение.



Надежный промышленный Ethernet – решение для объектов управления и наблюдения

    Помимо экономических выгод, важную роль в системе управления объектов здравоохранения играют надежность и безопасность. Поскольку качество обслуживания пациентов напрямую зависит от надежности функционирования таких систем как вентиляция и кондиционирование, электроснабжение, пожарная безопасность и др., сбои в работе данных систем недопустимы.

Четкое соблюдение всех производственных процессов, а также строгий контроль качества позволяют применять промышленные компоненты компании MICROSENS при разработке инженерных сетей медицинских учреждений.

   Увеличение потребности в данных реального времени означает, что сетевые компоненты часто используются в суровых условиях. Например, IP-камеры часто используются в системах безопасности и контроля периметра здания и подвержены различным погодным условиям. Данные типы приложений требуют особенно строгой разработки и качественного производства. Поэтому, все устройства серии Profi Line компании MICROSENS производятся в Германии.

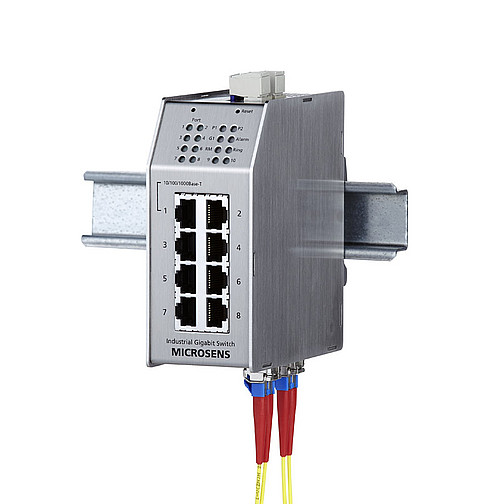

  Современное производство продукции и высшего качества технологии делают промышленные компоненты Ethernet компании MICROSENS устойчивыми к длительной эксплуатации в различных сетях и температурных режимах:

- идеально подходят для IP-системы централизованного управления (отопление, вентиляция и кондиционирование воздуха, свет, домофон, системы пожарной сигнализации, контроля доступа, систем безопасности и наблюдения)

- соответствие стандартам IEC 61850-3 и IEEE 1613. Стандарты IEC 61850 и IEEE 1613 задают высочайшие требования по электромагнитной совместимости и безотказности работы коммуникационного оборудования. Промышленные компоненты Ethernet компании MICROSENS сертифицированы по стандартам IEC 61850 и IEEE 1613, что гарантирует защиту коммуникационной сети объектов здравоохранения от воздействия неблагоприятных явлений

- запатентованная технология самовосстанавливающегося волоконно-оптической кольца гарантирует максимальную доступность критически важных приложений

- высокая термостойкость (рабочая температура от -40 до +75 ° C)

- питание через Ethernet, VLAN, QoS, IGMP Snooping, STP / RSTP и центральное управление (NMP).
